LRA254シリーズ
* お見積もりは問合せフォーム、またはお電話にて弊社までご連絡下さい。

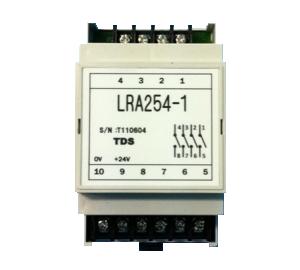

リードリレーモジュール- 高耐電圧のリードリレーをねじ端子付きモジュールにしました。
- 用途
- 耐圧試験と抵抗試験の切替などにご利用いただけます。
- 特徴
- ４回路入なので、４端子法タイプの抵抗計に使用できます。
ねじ端子タイプの為、端子台タイプのメクニカルリレーと同様の使い方が出来ます。
DINレールで簡単に筐体へ取り付けできます。
コイル仕様
| 定格電圧 （VDC） |
定格電流 （mA） |
コイル抵抗 （Ω） |
動作電圧 （VDC-MAX） |
復帰電圧 （VDC-MIN） |
| 5 | 166.7 | 30 | 4.1 | 0.8 |
| 12 | 80.0 | 150 | 9.7 | 1.3 |
| 24 | 53.3 | 450 | 19.3 | 2.5 |
開閉部（接続部）
| 最大開閉電圧 | 1000V |
| 最大開閉電流 | 1.0A |
| 最大通電電流 | 2.5A |
| 接点容量 | 100W |
| 電気的寿命 | 100×106Cyc. |
| 接点接触抵抗値 | 150mΩ |
| 接点接触抵抗値安定性 | 5.0mΩ |
| 接点構成 | 4極 |
| 接点機構 | シングル |
性能
| 動作時間 | 1.5mS以下（バウンス含む） | |
| 復帰時間 | 1.5mS以下 | |
| 耐電圧（VDC-MIN） | 接点間 | 2.0k |
| 接点-コイル間 | 1.5k | |
| 仕様周囲温度 | -20℃〜＋80℃ | |
| 仕様周囲湿度 | 25％RH〜75％RH | |
| 質量 | 約95g | |
| 外形寸法 | 52(W)×90(D)×58(H) | |
型式LRA254□□−□
（１） （２）
（１）コイル電圧 05：5V 12：12V 24：24V
（２）分類 なし：基準型 1：ダイオード内蔵型 2：CR回路内蔵型
* 機器間に入れるものである為、単独では動作しません
* 水中、高熱、極低温の場所などでは使用できません
* 仕様は改良の為、予告無く変更になる場合があります
* 水中、高熱、極低温の場所などでは使用できません
* 仕様は改良の為、予告無く変更になる場合があります
